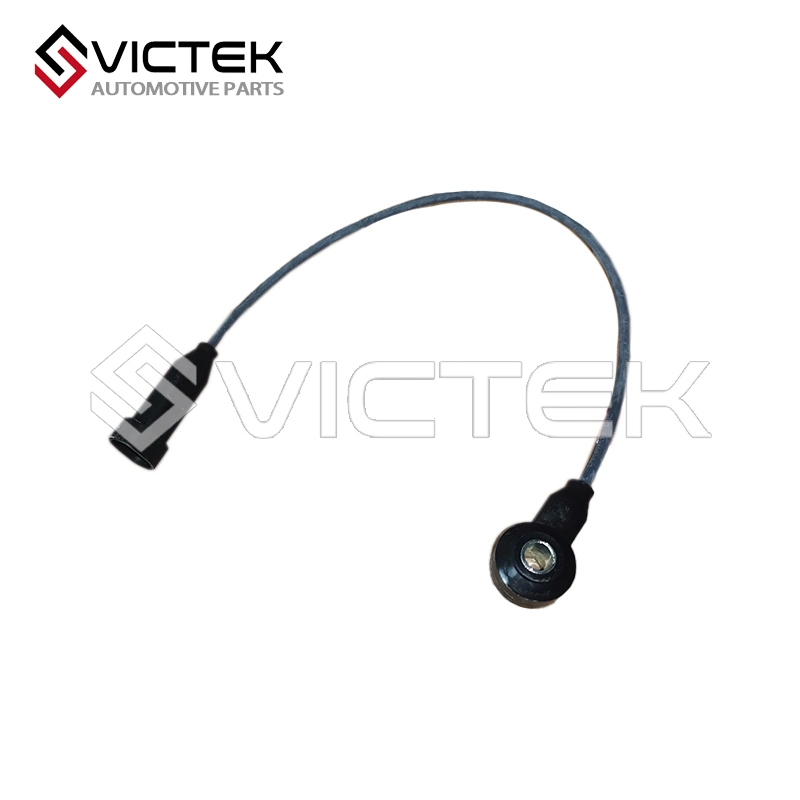

3610500B0200

Датчик детонации 3610500B0200. Введение в продукт

Датчик детонации двигателя Dongfeng Fengguang ix5 (Dignity IX5) является одним из основных компонентов системы управления двигателем. Он используется для контроля в режиме реального времени возникновения детонации (нарушений процесса сгорания) в процессе сгорания и корректировки угла опережения зажигания посредством обратной связи для защиты двигателя. Ниже представлен подробный анализ конструкции, принципа работы, технических параметров, места установки, номера детали и точек обслуживания:

I. Структура и принцип работы

Основная структура выполнена по пьезоэлектрическому принципу и состоит в основном из пьезокерамических кристаллов, инерционных противовесов, экранированных жгутов проводов и металлического корпуса. Пьезокерамический кристалл плотно прикреплён к блоку инерционного противовеса винтами, образуя чувствительную к давлению структуру, чувствительную к механической вибрации.

Рабочий механизм

Обнаружение детонации: при детонации двигателя волна давления сгорания вызывает высокочастотную вибрацию блока цилиндров (приблизительно 6000 Гц). Инерционные блоки противовеса передают вибрацию на пьезоэлектрический керамический кристалл, генерируя поляризованные заряды и выдавая сигнал напряжения (обычно 0,1–5 В переменного тока).

Обработка сигнала: Сигнал передаётся в блок управления двигателем (ЭБУ) по экранированному жгуту проводов. ЭБУ определяет интенсивность детонации на основе амплитуды и частоты сигнала и задерживает угол опережения зажигания для устранения детонации.

II. Технические параметры и совместимость

Показатели эффективности

Диапазон частот: от 3 до 22 кГц, с центральной частотой приблизительно 5,4 кГц, он может точно улавливать характерные частоты детонации.

Чувствительность: Чувствительность составляет 26±8 мВ/g при 5 кГц, а погрешность линейности составляет ≤±15% в диапазоне амплитуд 0,1–10g.

Температурная стойкость: Диапазон рабочих температур составляет от -40 ℃ до 130 ℃, что позволяет адаптироваться к высокотемпературной среде в моторном отсеке.

Электрические характеристики: Значение сопротивления > 1МОм, значение емкости 1200±400пФ, что обеспечивает стабильную передачу сигнала.

Двигатель оснащён турбированным двигателем 1.5T (модель SFG15T), совместимым с Dongfeng Fengguang ix5. Этот двигатель имеет рядную четырёхцилиндровую компоновку, а датчик детонации 3610500B0200 обеспечивает полный контроль цилиндра благодаря одному датчику.

Диагностика неисправностей и обслуживание

Распространенные признаки неисправностей

Вибрация двигателя или потеря мощности: если датчик выходит из строя, ЭБУ не может правильно отрегулировать угол зажигания, что приводит к постоянной детонации.

Сохраненные коды неисправностей: вы можете увидеть такие коды, как P0325 (это проблема цепи датчика детонации 3610500B0200) или P0324 (проблема с системой контроля детонации).

Хуже экономия топлива: при уменьшении угла опережения зажигания сгорание становится менее эффективным, поэтому вы сжигаете больше бензина.

Как это проверить

Проверка сопротивления: сначала отсоедините жгут проводов датчика. Затем измерьте сопротивление между двумя его клеммами. При 20°C оно должно быть более 1 МОм. В противном случае вам потребуется новый датчик.

Тест формы сигнала: возьмите осциллограф, чтобы проверить выходной сигнал датчика. При детонации вы увидите высокочастотную синусоидальную волну. Когда нет детонации? Просто низкоамплитудный шум.

Проверка проводки: осмотрите жгут проводов — убедитесь в отсутствии обрывов, коротких замыканий и повреждений экранирования. Также проверьте надежность клеммных соединений.

Профилактическое обслуживание

Регулярная очистка: при каждом техническом обслуживании через 20 000 км протирайте поверхность датчика и очищайте его посадочное место. Это предотвратит нарушение его работы из-за отложений углерода или металлических частиц.

Советы по топливу: используйте бензин с октановым числом не ниже 92 и соответствующий спецификациям автомобиля. Низкосортное топливо — частая причина детонации, поэтому не используйте его.

Технологические обновления и тенденции отрасли

Более качественные материалы: в новых датчиках детонации 3610500B0200 используется термостойкая керамика (например, нитрид кремния), выдерживающая температуру свыше 160 °C. Это делает их более надёжными в долгосрочной перспективе.

Интегрированные конструкции: в некоторых автомобилях премиум-класса датчик детонации совмещается с датчиком положения коленчатого вала. Это упрощает проводку и синхронизирует сигналы, но в Dongfeng Fengguang ix5 по-прежнему используется отдельный датчик.

Более интеллектуальная диагностика: В перспективе алгоритмы искусственного интеллекта могут быть использованы для анализа сигналов детонации. Это позволит автомобилям точнее прогнозировать детонацию и оперативно корректировать зажигание, что поможет сэкономить ещё больше топлива.

Благодаря этой информации вы получите полное представление о датчике детонации Dongfeng Fengguang ix5 3610500B0200 — от технических характеристик до правил ухода за ним. Если вам нужно заменить или отремонтировать датчик, ознакомьтесь с руководством по техническому обслуживанию автомобиля (например, для моделей ix5 2019–2021 годов выпуска) или обратитесь за профессиональной помощью в официальный отдел послепродажного обслуживания Dongfeng.
